Saat mencari solusi penutupan untuk pompa industri dan peralatan pemintalan, mengetahui pilihan apa yang Anda miliki dapat menjadi pembeda antara menjalankan bisnis Anda dengan lancar dan harus mengeluarkan banyak uang untuk downtime. Salah satu jenis teknologi penyegelan yang paling umum digunakan dalam industri adalahsegel mekanis tipe 1, yang merupakan perpaduan yang baik antara kinerja, keandalan, dan biaya. Bentuk-pegas tunggal dari segel bellow karet ini mencegah kebocoran cairan di pompa, mixer, kompresor, dan mesin serupa lainnya yang digunakan di banyak industri. Jika Anda bertanggung jawab membeli suku cadang untuk OEM, memelihara pabrik, atau menjual suku cadang industri, Anda dapat membuat keputusan yang lebih baik yang melindungi peralatan dan menurunkan total biaya kepemilikan dengan memahami cara kerja segel ini.
Apa itu Segel Mekanis Tipe 1?
Memahami Desain Dasar

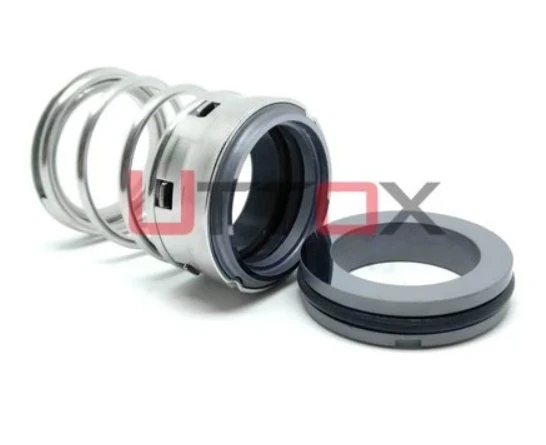

Segel mekanis tipe 1 adalah segel karet bellow dengan pegas tunggal yang dirancang untuk memisahkan bagian bergerak dan diam secara andal dalam pompa dan mesin serupa lainnya. Segel ini bekerja dengan dua permukaan utama-satu yang berputar bersama poros dan satu lagi yang tetap diam-yang tetap bersentuhan di bawah tekanan pegas untuk menjaga agar cairan proses tidak bocor di sepanjang poros. Bellow elastomer menutup celah dan memungkinkan gerakan aksial, dan pegas koil tunggal memastikan permukaan tetap bersentuhan bahkan ketika kondisi kerja berubah.
Komponen dan Bahan Utama
Cincin segel berputar, yang biasanya terbuat dari karbon atau silikon karbida, biasanya dipasangkan dengan dudukan tetap yang terbuat dari keramik, tungsten karbida, atau baja tahan karat. Standar kompatibilitas bahan kimia menentukan apakah bellow karet terbuat dari NBR, EPDM, atau Viton. Bellow memiliki dua fungsi: menyegel poros atau selongsong dan memungkinkan poros bergerak dan mengembang saat menjadi panas atau dingin. Sepanjang pengoperasian peralatan, pegas tunggal yang terbuat dari baja tahan karat atau paduan lain yang tidak berkarat menjaga gaya rapat yang diperlukan di antara permukaan segel.
Prinsip Kerja
Saat pompa bekerja, bagian yang berputar berputar bersama poros, sedangkan bagian yang diam tetap pada tempatnya pada rumah pompa. Ketika gaya pegas dan tekanan hidrolik dari fluida yang disegel bekerja sama, keduanya menjaga permukaan segel tetap bersentuhan. Di antara sisi-sisinya, terbentuk lapisan tipis cairan, biasanya hanya setebal beberapa mikron. Film ini melumasi bagian-bagian dan mengurangi kebocoran hingga hampir nol. Tindakan pelumasan diri ini-sangat penting bagi masa pakai segel karena mengurangi gesekan dan penumpukan panas yang dapat menyebabkan segel menjadi cepat aus.
Aplikasi Umum di Seluruh Industri
Pabrik pengolahan air, pabrik pengolahan kimia, aktivitas minyak dan gas, pembangkit listrik, dan fasilitas manufaktur semuanya menggunakan inisegel mekanis tipe 1banyak. Mereka bekerja sangat baik untuk menyegel cairan yang bersih hingga sedikit kotor pada pompa sentrifugal, pompa roda gigi, dan mixer yang bekerja pada tekanan dan suhu normal. Desainnya berfungsi dengan baik dalam kondisi industri normal, sehingga merupakan pilihan terbaik untuk penggunaan-umum di mana kondisi kerja tidak memerlukan segel khusus-berperforma tinggi.
Membandingkan Mechanical Seal Tipe 1 dengan Tipe Seal Lainnya
Segel Tipe 1 vs. Tipe 2
Meskipun keduanya merupakan desain karet bellow, segel Tipe 2 memiliki lebih dari satu pegas di bagian luar, bukan hanya satu di tengah. Desain dengan banyak pegas ini mendistribusikan beban dengan lebih baik dan bekerja lebih baik dalam situasi di mana poros tidak berfungsi atau guncangan menjadi masalah. Namun, segel mekanis tipe 1 adalah yang paling mudah digunakan dan paling murah. Hal ini menjadikannya pilihan terbaik untuk penggunaan pemompaan standar yang tidak harus menghadapi kondisi kerja yang sulit. Desain-pegas tunggal mengurangi jumlah suku cadang yang dibutuhkan dan memudahkan pelacakan persediaan, yang sangat berguna bagi pedagang grosir dan penyedia layanan MRO yang menangani berbagai macam peralatan.
Tipe 1 vs. Segel Kartrid
Segel kartrid adalah-unit mandiri yang telah dirakit-yang memudahkan pemasangan dan mengurangi kemungkinan terjadinya kesalahan. Tidak seperti segel komponen seperti segel mekanis tipe 1, desain kartrid dibuat sepenuhnya, dengan semua bagian berada di tempat yang tepat dan terpasang dengan aman. Kemudahan ini membutuhkan biaya yang besar. Segel mekanis tipe 1 perlu dipasang dengan lebih hati-hati, tetapi segel ini menghemat banyak uang, terutama jika mengganti banyak segel sekaligus. Segel mekanis tipe 1 gaya komponen-memberikan tim perbaikan yang mengetahui cara memasang segel tingkat kinerja yang sama dengan biaya yang jauh lebih rendah.
Pertimbangan Kinerja
Saat melihat berbagai jenis segel, Anda harus memikirkan bagaimana Anda akan menggunakannya. Segel mekanis tipe 1 biasanya dapat menangani suhu dari -20 derajat hingga 120 derajat dan tekanan hingga 15 bar, berdasarkan bahan yang digunakan. Mereka bekerja dengan baik dengan kecepatan poros hingga 15 m/s. Jika penerapan melampaui batas ini, mungkin memerlukan jenis segel yang berbeda, namun untuk sebagian besar tugas pemompaan industri, batas ini lebih dari cukup. Konstruksi bellow karet sangat fleksibel dan dapat menangani ketidaksejajaran poros kecil, sehingga pemasangan menjadi kurang sensitif dibandingkan dengan desain segel yang lebih kaku.
Pemasangan, Perawatan, dan Pemecahan Masalah Mechanical Seal Tipe 1
Panduan Pemasangan-demi-Langkah
Bersihkan poros, selongsong, dan ruang seal secara menyeluruh untuk menghilangkan kotoran atau karat yang dapat merusak permukaan seal asetara segel tipe 1. Periksa poros apakah ada tepi tajam atau goresan. Pastikan pengukuran poros berada dalam toleransi ±0,05 mm untuk setara segel tipe 1. Oleskan pelumas yang sesuai pada poros dan bagian dalam bellow elastomer. Geser dengan hati-hati bagian yang berputar ke poros tanpa memutar bagian bawah. Posisikan segel tipe 1 yang setara dengan benar dan kunci. Pastikan dudukan tetap terpasang dengan benar, lalu kencangkan sekrup dengan pola-silang sesuai spesifikasi pabrikan.
Praktik Terbaik Pemeliharaan Preventif
Inspeksi rutin sangat memperpanjang umur segel. Selama penghentian pemeliharaan, periksa kebocoran seperti residu mengkristal atau penumpukan cairan. Pastikan sistem pembilasan dan pendinginan berfungsi pada laju aliran dan suhu yang tepat. Periksa tingkat getaran peralatan dan kondisi bantalan. Jaga aliran, tekanan, dan suhu dalam batas desain. Jangan menjalankan pompa pada stopkontak yang tertutup atau selama kavitasi. Bersihkan saringan hisap untuk mencegah benda padat memasuki ruang segel dan menyebabkan keausan yang cepat.
Memecahkan Masalah Mode Kegagalan Umum
Kebocoran poros biasanya berarti karet bellow rusak, pemasangan yang tidak tepat, atau ketidakcocokan bahan kimia. Kebocoran pelat kelenjar menunjukkan kegagalan segel atau kekuatan yang tidak mencukupi. Garis keausan pada permukaan segel menunjukkan kontaminasi abrasif atau pelumasan yang tidak memadai. Pergerakan poros aksial yang berlebihan melebihi ±0,5 mm menyebabkan kebocoran intermiten. Ganti bantalan yang aus, bukan hanya memasang segel baru. Kerusakan akibat panas terlihat pada elastomer yang mengeras atau melepuh dan permukaan menjadi gelap. Memperbaiki sistem pendingin atau meningkatkan material untuk mencegah terulangnya kembali.
Panduan Pengadaan Mechanical Seal Tipe 1
Memilih Pemasok yang Andal
John Crane, EagleBurgmann, dan Flowserve menawarkan kualitas OEM yang telah terbukti dengan dukungan penuh dengan harga lebih tinggi. Alternatif berkualitas dari perusahaan berpengalaman memberikan kinerja serupa dengan biaya yang wajar. Mengevaluasi kemampuan manufaktur, kontrol kualitas, sumber material, dan dukungan teknis. Sejak tahun 1990, Uttox telah memasok segel mekanis tipe 1 sebagai alternatif-yang hemat biaya dibandingkan merek premium. Tim teknis kami memastikan dimensi yang sama untuk-penggantian langsung, menghemat uang sekaligus menghilangkan kekhawatiran kesesuaian di seluruh-program perbaikan multi-fasilitas.
Pemilihan Bahan untuk Aplikasi Anda
Permukaan karbon/silikon karbida, dudukan keramik/tungsten karbida, dan elastomer NBR/EPDM/Viton masing-masing cocok untuk cairan yang berbeda. Karbon/keramik dengan NBR bekerja dengan baik untuk air dan bahan kimia ringan. Media agresif memerlukan permukaan silikon karbida, dudukan tungsten karbida, dan EPDM atau Viton. Kebutuhan suhu juga mendorong pilihan material: NBR menangani -30 derajat hingga 100 derajat; Viton meluas hingga 200 derajat untuk minyak panas dan uap. Memberikan parameter pengoperasian lengkap termasuk komposisi fluida, kisaran suhu, tekanan, kecepatan poros, dan kondisi yang tidak biasa untuk rekomendasi material yang tepat.
Jaminan Mutu dan Pengujian
Pemasok yang andal menerapkan kontrol kualitas yang ketat di seluruh produksi. Pemeriksaan bahan mentah memastikan elastomer, permukaan segel, pegas, dan perangkat keras memenuhi spesifikasi. In-proses mendeteksi kesalahan dimensi lebih awal. Pengujian segel yang telah selesai dapat mencakup pengujian tekanan, pengujian kebocoran, dan verifikasi dimensi berdasarkan kekritisan. Minta sertifikasi material, laporan inspeksi, dan catatan pengujian. Sertifikasi ISO 9001 dan-audit pihak ketiga membuktikan manajemen mutu yang terorganisir. Uttox mempertahankan kualitas yang konsisten melalui prosedur kontrol selama 30 tahun dan menawarkan pengujian pra{10}}pengiriman.
Kemampuan Kustomisasi
Segel katalog standar cocok untuk sebagian besar aplikasi untuk segel mekanis pegas tunggal tipe 1, namun peralatan yang tidak biasa atau kondisi sulit mungkin memerlukan modifikasi. Penyesuaian untuk segel mekanis pegas tunggal tipe 1 mencakup ukuran non-standar untuk peralatan usang, kombinasi material khusus untuk paparan bahan kimia yang tidak umum, atau perubahan desain karena kendala pemasangan. Pemasok yang memiliki-rekayasa dan manufaktur internal memberikan solusi khusus dengan lebih cepat dan lebih murah. Uttox memberikan dukungan teknis untuk yang uniksegel mekanis pegas tunggal tipe 1solusi, bekerja secara langsung dengan pelanggan untuk merancang penutup yang menjaga keandalan sekaligus memenuhi persyaratan aplikasi tertentu.
Keuntungan dan-Nilai Jangka Panjang dari Segel Mekanis Tipe 1
Manfaat Operasional
Kebocoran segel mekanis tipe 1 lebih sedikit dibandingkan kelenjar pengepakan, sehingga mengurangi polusi lingkungan dan paparan pekerja terhadap cairan proses. Kehilangan cairan yang lebih rendah mempengaruhi biaya material dan pembuangan limbah. Lingkungan yang tersegel mencegah cairan agresif dan partikel abrasif bersentuhan dengan permukaan poros, sehingga memperpanjang umur peralatan. Meskipun pengepakan memerlukan penyesuaian rutin, segel mekanis yang dipasang dengan benar dapat diabaikan selama bertahun-tahun. Mengurangi tenaga kerja pemeliharaan, pembersihan, insiden keselamatan, dan pekerjaan kepatuhan lingkungan secara langsung menurunkan biaya pengoperasian.
Biaya-Analisis Efektivitas
Biaya awal hanya satu bagian dari total biaya kepemilikan. Seringkali, segel mekanis tipe 1 harganya lebih mahal daripada set pengepakan tetapi lebih murah dibandingkan segel kartrid atau jenis segel lain yang lebih kompleks. Namun, manfaat praktisnya-lebih sedikit kebocoran, masa pakai lebih lama, dan lebih sedikit pekerjaan pemeliharaan-menghemat cukup uang untuk menutup investasi awal dengan cepat. Studi biaya penuh harus mempertimbangkan hal-hal seperti penggunaan energi, kehilangan cairan, pekerjaan pemeliharaan, waktu henti mesin, dan pemenuhan standar lingkungan.
Sekalipun penghematan energi per segelnya kecil, namun akan bertambah jika digunakan di lokasi yang memiliki banyak pompa. Untuk pelumasan, pengepakan memerlukan ruang poros, yang menyebabkan gesekan yang menggunakan daya-biasanya 1-2 kW per segel, berdasarkan ukuran dan kecepatan poros. Karena katup mekanis tidak mempunyai banyak gesekan, pengurasan daya yang tidak perlu ini tidak terjadi. Ketika diterapkan pada bangunan dengan ratusan peralatan berputar, penghematan energi secara keseluruhan akan menghasilkan penurunan biaya operasional dan emisi karbon yang dapat diukur.
Data-Kinerja Dunia Nyata
Kinerja dalam pengaturan layanan nyata mendukung apa yang dikatakan oleh para desainer akan mereka lakukan. Pabrik pengolahan kimia mengatakan bahwa rata-rata waktu antara kegagalan instalasi segel mekanis tipe 1 dalam layanan yang cukup korosif adalah lebih dari tiga tahun. Ini merupakan kemajuan besar selama-masa pengemasan yang panjang. Hal serupa terjadi di instalasi pengolahan air; segel yang digunakan dalam pelayanan air bersih biasanya bertahan lima tahun sebelum perlu diganti.
Masa pakai yang lebih lama berarti lebih sedikit pekerjaan untuk staf perbaikan, lebih sedikit kebutuhan suku cadang, dan lebih sedikit waktu henti mesin. Ketika produk segel mekanis tipe 1 memerlukan perawatan, desain komponennya memudahkan perbaikan dengan biaya rendah. -Permukaan dan elastomer yang sudah usang dapat diganti dengan yang baru, sedangkan pegas dan suku cadang yang bagus dapat digunakan kembali. Dibandingkan dengan penutup kartrid, yang perlu diganti seluruhnya, fitur ini jauh lebih menghemat biaya masa pakai.
Kesimpulan
Untuk keperluan industri umum pada pompa, mixer, dan peralatan pemintalan, segel mekanis tipe 1telah terbukti bekerja dengan baik dan{0}}hemat biaya. Desain-bellow karet pegas tunggal sederhana namun kuat, berfungsi dengan baik, mudah dipasang, dan tahan lama dengan harga terjangkau. Tim pengadaan dan teknik dapat membuat peralatan lebih andal sekaligus menjaga harga tetap rendah dengan mempelajari prinsip desain mereka, cara yang benar untuk memasang dan memeliharanya, serta cara cerdas untuk mendapatkannya. Baik Anda pembuat peralatan asli (OEM) yang mencari suku cadang andal, tim pemeliharaan yang menjalankan pabrik, atau dealer yang melayani berbagai pelanggan, segel ini adalah pembelian bagus yang telah berhasil digunakan selama puluhan tahun di lapangan. Untuk mendapatkan hasil maksimal dari manfaatnya, Anda perlu memilih aplikasi yang tepat, membeli produk berkualitas dari produsen berpengalaman, menginstalnya dengan benar, dan melakukan perawatan rutin untuk memperbaiki masalah sebelum menjadi masalah besar.
Pertanyaan Umum
1. Apa yang membedakan segel mekanis Tipe 1 dan Tipe 2?
Perubahan utama adalah cara pemasangan pegas. Tipe 1 memiliki pegas kumparan tunggal yang berfungsi sebagai gaya penghenti, sedangkan Tipe 2 memiliki beberapa pegas yang tersebar di bagian luar. Banyak pegas di Tipe 2 membuat distribusi beban lebih merata dan menangani runout poros dengan lebih baik, sehingga lebih baik untuk situasi di mana penyelarasan atau guncangan menjadi masalah. Namun, segel mekanis-pegas tunggal tipe 1 adalah yang paling-efektif biaya dan mudah digunakan. Hal ini menjadikannya sempurna untuk penggunaan normal yang tidak memerlukan kondisi kerja berat.
2. Seberapa sering segel Tipe 1 harus diperiksa dan diganti?
Seberapa sering pemeriksaan dilakukan bergantung pada seberapa penting dan buruknya layanan tersebut. Pompa proses kritis harus diperiksa kebocorannya setiap bulan dari luar, dan dari dalam selama penghentian pemeliharaan yang biasanya terjadi setiap enam bulan atau satu tahun. Untuk penggunaan yang tidak terlalu penting, waktu pemeriksaan mungkin lebih lama. Kapan mengganti segel didasarkan pada negara bagian, bukan waktu. Segel harus diganti ketika mulai bocor, ketika pompa sedang dirombak, atau ketika pemeriksaan menunjukkan bahwa segel tersebut hampir rusak. Jika digunakan dengan cara yang benar dan dijaga dalam kondisi yang baik, segel biasanya bertahan antara tiga hingga lima tahun.
3. Dapatkah segel Tipe 1 disesuaikan untuk aplikasi khusus?
Tentu saja. Ukuran stok dan bahan standar dapat digunakan untuk sebagian besar penggunaan, namun penyesuaian dapat dilakukan untuk memenuhi kebutuhan spesifik. Perubahan mencakup ukuran non-standar untuk peralatan pribadi, campuran bahan unik untuk lingkungan kimia keras, pegas yang lebih baik untuk situasi tekanan atau suhu yang tidak biasa, dan perubahan desain agar sesuai dengan batasan proses pemasangan. Produsen dengan banyak pengalaman, seperti Uttox, menawarkan bantuan teknis untuk menciptakan solusi khusus yang andal dan memenuhi kebutuhan aplikasi tertentu. Tim teknik kami bekerja langsung dengan pelanggan untuk memahami kebutuhan mereka dan dengan cepat membuat desain segel mekanis tipe 1 yang unik.
Bermitra dengan Uttox untuk Solusi Segel Mekanis Tipe 1 yang Andal
Uttox membuat produk-performa tinggi dan-biaya rendah dari segel mekanis pegas tunggal tipe 1 yang dimaksudkan untuk menjadi pesaing langsung bagi-nama kelas atas seperti John Crane. Kami telah membuatsegel mekanis tipe 1sejak tahun 1990 dan memiliki 30 tahun pengalaman teknik. Kami menggunakan pengetahuan ini bersama dengan kontrol kualitas yang ketat untuk membuat segel yang merupakan salinan persis dari pengukuran peralatan asli dan memiliki perbaikan desain yang membuatnya lebih andal dan bertahan lebih lama. Untuk berbagai kegunaan, segel bellow elastomer kami digunakan pada pompa air, peralatan proses kimia, dan mesin industri umum. Kami menyediakan stok yang stabil untuk memastikan pengiriman cepat dan menawarkan dukungan ahli yang bermanfaat.
Kami tahu betapa sulitnya bagi manajer pembelian dan tim perbaikan untuk menghadapi hal-hal seperti risiko kerusakan suku cadang, kualitas pemasok yang tidak konsisten, dan anggaran yang ketat. Solusi kami secara langsung mengatasi masalah ini dengan menawarkan interoperabilitas yang telah terbukti, kontrol kualitas yang ketat, dan harga rendah yang menurunkan total biaya pengoperasian tanpa menurunkan kinerja. Hal ini berlaku baik Anda memerlukan segel katalog biasa atau desain khusus untuk penggunaan tertentu. Tim teknik kami dapat membantu Anda memilih konfigurasi terbaik untuk situasi operasional Anda.
Hubungi Uttox di info@uttox.com segera untuk berbicara dengan salah satu pakar teknologi kami tentang kebutuhan perlindungan Anda. Kami akan membantu Anda menemukan segel mekanis tipe 1 terbaik untuk dijual berdasarkan kebutuhan kinerja dan harga Anda. Hal ini akan memastikan peralatan Anda bekerja dengan andal sekaligus mengurangi jumlah waktu pemeliharaan dan penghentian yang diperlukan.
Referensi
1. Lebeck, AO (1991). Prinsip dan Desain Segel Wajah Mekanis. John Wiley & Putra, New York.
2. Mayer, E. (1977). Segel Mekanis, Edisi ke-3. Newnes-Butterworths, London.
3. Musim Panas-Smith, JD (1992). Praktek Segel Mekanis untuk Peningkatan Kinerja. Publikasi Teknik Mesin Limited, London.
4. Flitney, RK (2007). Buku Pegangan Segel dan Penyegelan, Edisi ke-5. Teknologi Canggih Elsevier, Oxford.
5. Nau, BS (1997). "Bahan Muka Segel Mekanis." Prosiding Institusi Insinyur Mekanik, Bagian J: Jurnal Tribologi Teknik, 211(3), 165-183.
6. Khonsari, MM dan Booser, ER (2008). Tribologi Terapan: Desain dan Pelumasan Bantalan, Edisi ke-2. John Wiley & Sons, Chichester.
